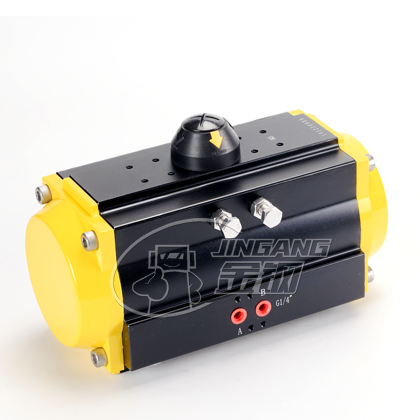

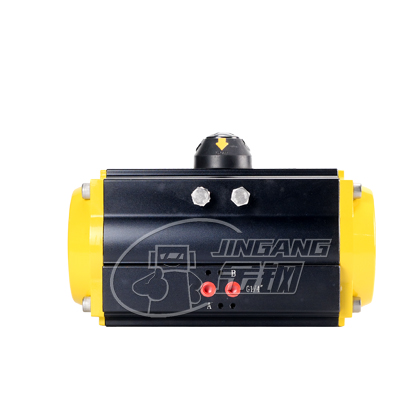

JGAT出口型系列气动执行器
JGAT新型齿轮齿条式气动执行器由上海金钢阀业，综合了国内外新技术，通过CAD三维模型创新优化设计，外形美观紧凑、现代化的造型；并采用实用新材料、新工艺，使产品的质量、性能更好；多规格选型更经济实惠；产品全面符合最新国标标准技术规范，满足现在和未来的需求。
双作用式工作原理（JGAT）
当气源压力从气口（2）进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口（4）排出，同时使两活塞齿条同步带动输出轴（齿轮）逆时针方向旋转。反之气源压力从气口（4）进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口（2）排出，同时使两活塞齿条同步带动输出轴（齿轮）顺时针方向旋转。（如果把活塞相对反方向安装，输出轴变为反向旋转，即为双作用反转型。）
单作用式工作原理（JGAT）
当气源压力从气口（2）进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口（4）排出，同时使两活塞齿条同步带动输出轴（齿轮）逆时针方向旋转。在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口（2）排出，同时使两活塞齿条同步带动输出轴（齿轮）顺时针方向旋转。（如果把活塞相对反方向安装，弹簧复位时输出轴变为反向旋转，即为单作用反转型）
上海金钢自控阀门有限公司，是一家集设计开发、制造、销售为一体的阀门执行机构和阀门制造的科技型企业。公司始创于2008年，生产基地位于上海总建筑面积10000平方米，完善的检验系统和试验中心，并且有严谨专业的研发团队及精细化生产团队，完善的质量体系和售后服务保障，可根据客户的要求及标准组织研发与生产。
做为自控阀门中高端品牌企业之一，公司已通过阀门类TS特种设备制造许可证，ISO9001国际质量体系认证、严格遵循ERP质量管理体系，实施自动化系统产业链为发展方向。公司引进Auto CAD工程设计师、3d MAX三维高级设计师、UG设计师，以先进的设计理念，将产品的研发与设计标准化、国际化、新颖化，实现产品的升级换代和适用技术的产业化，始终保持在自控阀门行业的科技前沿。
